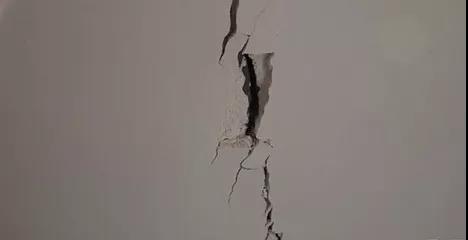

一、基層裂縫詳細(xì)處理方案

建筑物的裂縫對(duì)建筑的壽命和外觀效果等都會(huì)產(chǎn)生嚴(yán)重的影響，所以在建筑物涂裝前，應(yīng)對(duì)建筑裂縫進(jìn)行科學(xué)地、有效地修補(bǔ)處理，以防發(fā)生后患。針對(duì)基層存在的裂縫，提供以下解決方案。

基層存在裂縫分為細(xì)微裂縫和明顯裂縫

（一）、細(xì)微裂縫處理（寬度小于0.5mm）

1、細(xì)微裂縫處清潔
使用鋼絲刷和毛刷除去裂縫處灰塵，必要部位需使用清水進(jìn)行清潔灰塵；如果灰塵未處理干凈，易使修補(bǔ)材料與基層的附著不牢固，時(shí)間長久易產(chǎn)生脫層。

2、細(xì)微裂縫修補(bǔ)
使用彈性抗裂找平膩?zhàn)优�嵌處理，施工時(shí)需將裂縫處填補(bǔ)充實(shí)，以防裂縫內(nèi)部空鼓，同時(shí)該材料可解決基層因溫度變化而產(chǎn)生的收縮的微裂紋，而且此道工序同時(shí)可調(diào)整基層的平整度。該材料用量一般在1.5kg/m左右，批刮次數(shù)為一道。

3、選用彈性抗裂找平膩?zhàn)?/p>

彈性抗裂膩?zhàn)泳哂辛己玫母街�力和抗裂性，附著原理為�?/p>

（1）該材料是有羥基、醚基和環(huán)氧基，羥基和醚基的強(qiáng)極性使混合后的基層處理材料與基層之間產(chǎn)生電磁和化學(xué)吸附，環(huán)氧基與含有活潑氫的基層表面產(chǎn)生氫鍵，因此粘結(jié)力特別強(qiáng)。

（2）環(huán)氧改性丙烯酸多性組合使得其具有很強(qiáng)的耐降解性能，不會(huì)隨時(shí)間推移而降解，超越常規(guī)的粘結(jié)劑的強(qiáng)度和持久性。

（二）、明顯裂縫處理（寬度大于0.5mm）

明顯裂縫分為結(jié)構(gòu)裂縫和非結(jié)構(gòu)裂縫

1、非結(jié)構(gòu)裂縫（是指收縮裂縫，明顯特點(diǎn)是多條裂縫于交一點(diǎn)）處理
（1）使用電動(dòng)切割機(jī)對(duì)裂縫進(jìn)行開U型槽；
（2）施工鋼絲刷和毛刷除去開槽處的灰塵；
（3）采用彈性抗裂找平膩?zhàn)有扪a(bǔ)填平裂縫。

2、結(jié)構(gòu)裂縫（應(yīng)由土建方進(jìn)行修補(bǔ)，但建議采用以下工序進(jìn)行修補(bǔ)）
（1）使用電動(dòng)切割機(jī)對(duì)裂縫進(jìn)行開U型槽；
（2）施工鋼絲刷和毛刷除去開槽處的灰塵；
（3）采用灌注的低粘度環(huán)氧樹脂的方式處理，安裝加注嘴，采取從上往下的灌注方式進(jìn)行灌注低粘度環(huán)氧修補(bǔ)材料，灌注時(shí)注意裂縫內(nèi)需灌注充實(shí)。
（4）粘貼加強(qiáng)網(wǎng)格布，為了避免結(jié)構(gòu)裂縫的移動(dòng)需粘貼加強(qiáng)網(wǎng)格布。

二、陰陽角詳細(xì)處理方案

（一）、 建筑物陽角的處理

1、批刮基層抹灰材料時(shí)陽角處理方案
（1）、陽角處連接的兩個(gè)立面應(yīng)進(jìn)行分開單獨(dú)批刮；
（2）、批刮每一墻面時(shí)應(yīng)使用靠尺將陽角進(jìn)行保護(hù)，這樣能保證陽角的筆直和堅(jiān)挺。

2、涂料噴涂時(shí)陽角處理方案

（1）、陽角處連接的兩個(gè)立面應(yīng)進(jìn)行分開單獨(dú)噴涂；
（2）、噴涂每一立面時(shí)，需等另一立面干燥后進(jìn)行，并同時(shí)將另一立面進(jìn)行養(yǎng)生保護(hù)，以防涂料霧化污染其他涂料漆膜，這樣可避免涂料產(chǎn)生發(fā)花現(xiàn)象。

（二）、 建筑物陰角的處理

1、批刮基層抹灰材料時(shí)陰角處理方案
（1）、陰角處連接的兩個(gè)立面應(yīng)進(jìn)行分開單獨(dú)批刮；
（2）、批刮每一墻面時(shí)應(yīng)使用墨線將陰角處進(jìn)行劃墨線處理，批刮時(shí)以墨線為準(zhǔn)進(jìn)行每一立面的單獨(dú)批刮，這樣能保證陰角的筆直。

2、涂料噴涂時(shí)陰角處理方案
（1）、陰角處連接的兩個(gè)立面應(yīng)進(jìn)行分開單獨(dú)噴涂；
（2）、噴涂每一立面時(shí)，需等另一立面干燥后進(jìn)行，并同時(shí)將另一立面進(jìn)行養(yǎng)生保護(hù)，以防涂料霧化污染其他涂料漆膜，這樣可避免涂料產(chǎn)生發(fā)花現(xiàn)象。

三、 門窗洞口處陽角的處理

門窗洞口的陽角處理與普通陽角類同，只是需注意以下方面：

（1）、門窗洞口的修補(bǔ)材料，應(yīng)讓其完全到達(dá)養(yǎng)護(hù)的條件后，再進(jìn)行涂料的涂裝，以防止以后漆膜發(fā)生泛堿、褪色等病變現(xiàn)象。

（2）、如果采用了快干修補(bǔ)材料進(jìn)行修補(bǔ)，宜采用加強(qiáng)網(wǎng)格布對(duì)修補(bǔ)處進(jìn)行加強(qiáng)，以防止以后的開裂現(xiàn)象。
